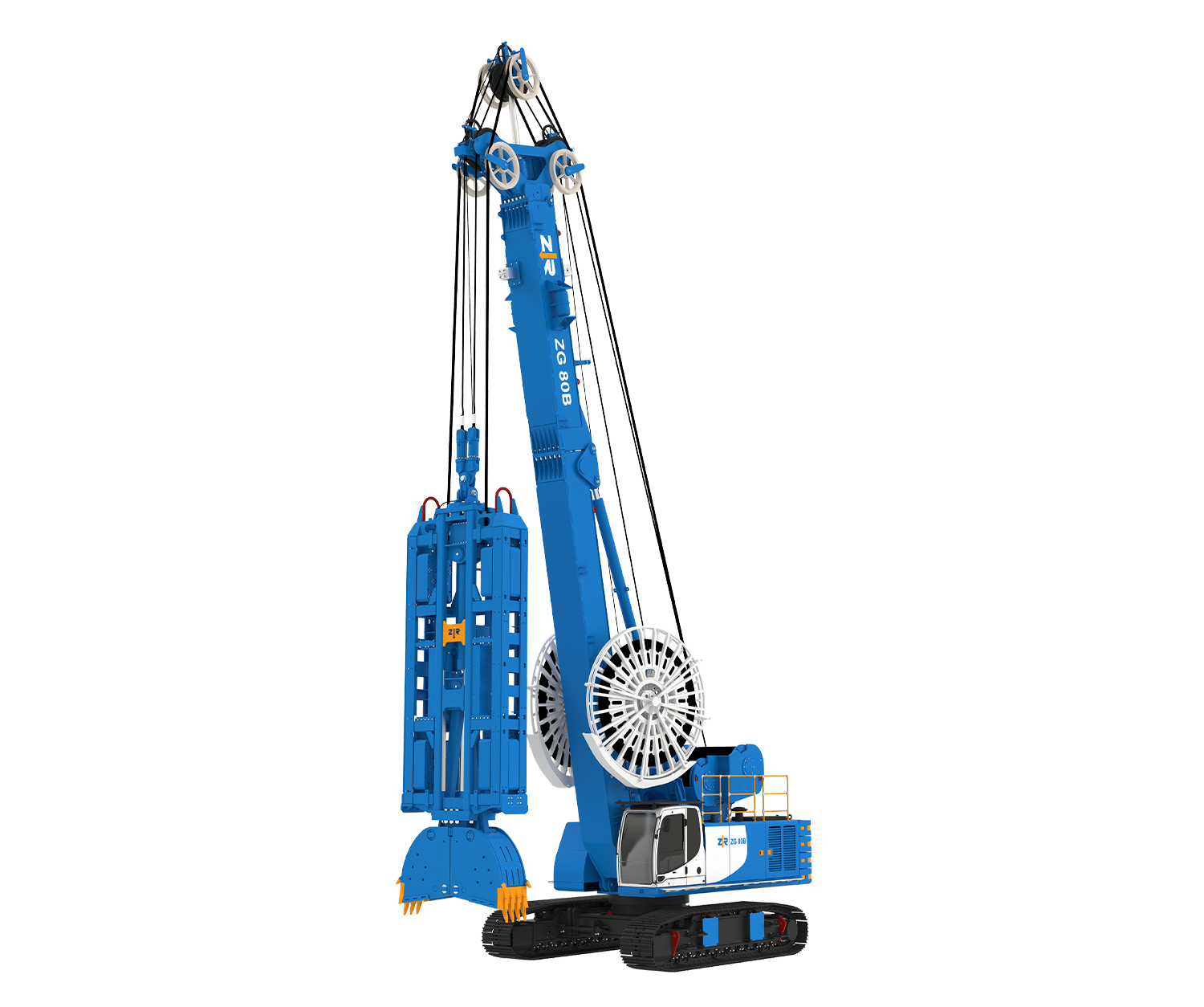

ZG80

型號詳情

ZG80 配件

型號詳情

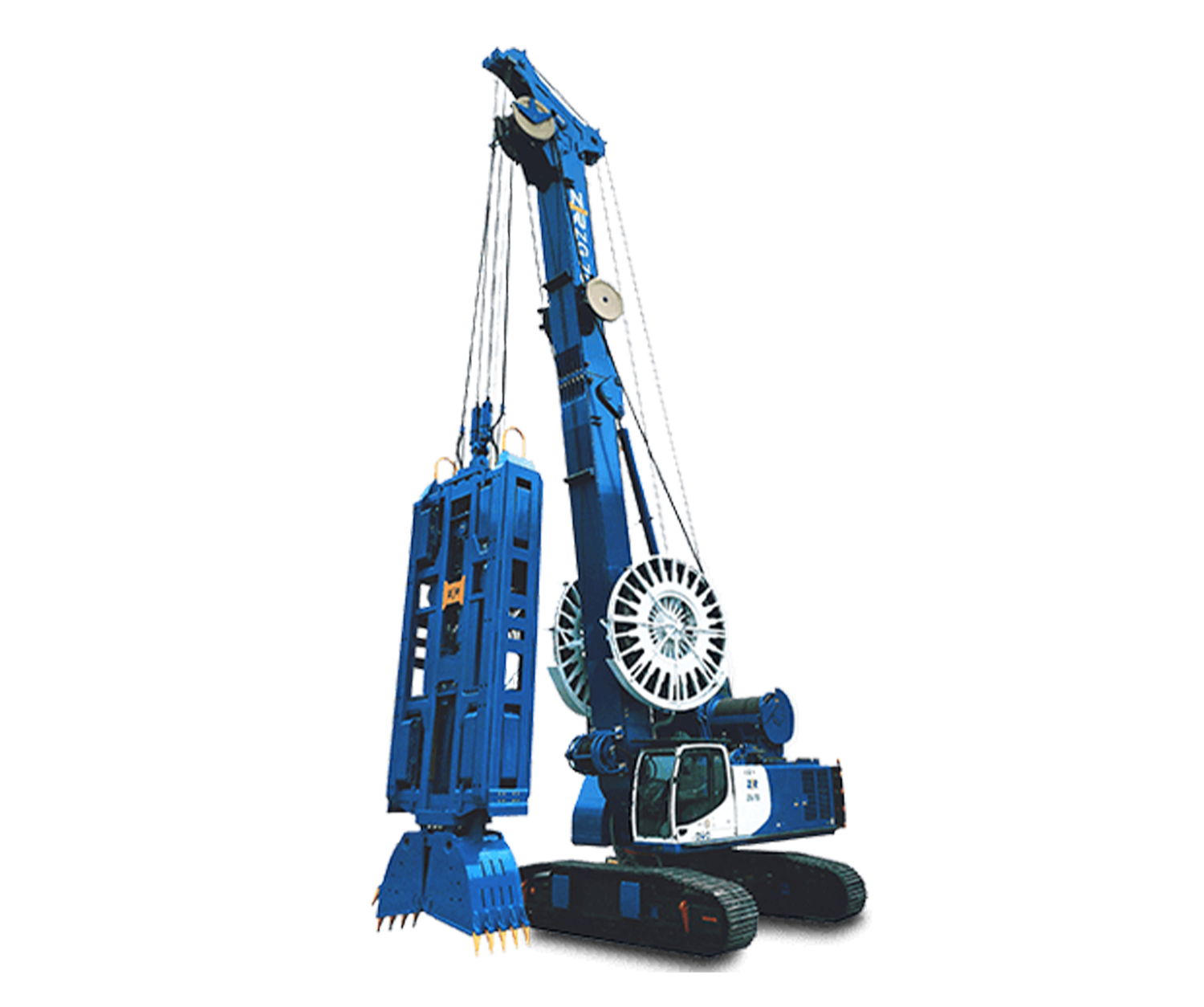

ZG60/ZG70

型號詳情





ZG 系列地下連續墻液壓抓斗可廣泛應用于基坑圍護、軌道交通、堤壩防滲、船塢圍堰、城市基礎建設的地下空間等施工領域

•

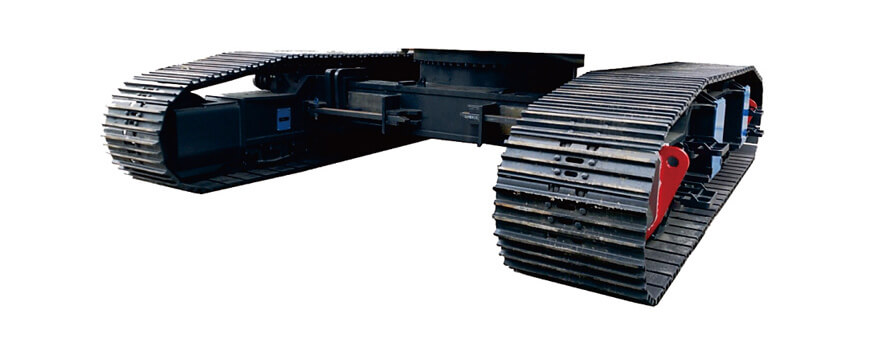

  ZU120伸縮底盤

  公司自己設計、生產制造的ZU120伸縮式底盤，伸縮、拆卸方便；H梁法蘭筒體加大：結構強度顯著改善。
  范圍：3450~4600mm； 履帶寬度：800mm
•

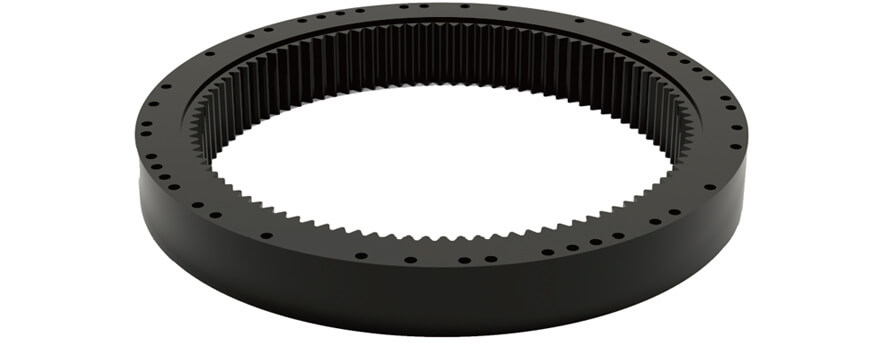

  羅特艾德回轉支承

  選用目前世界上知名品牌的回轉支承供應商：德國羅特艾德的三排滾柱回轉支承，使用壽命長。
•

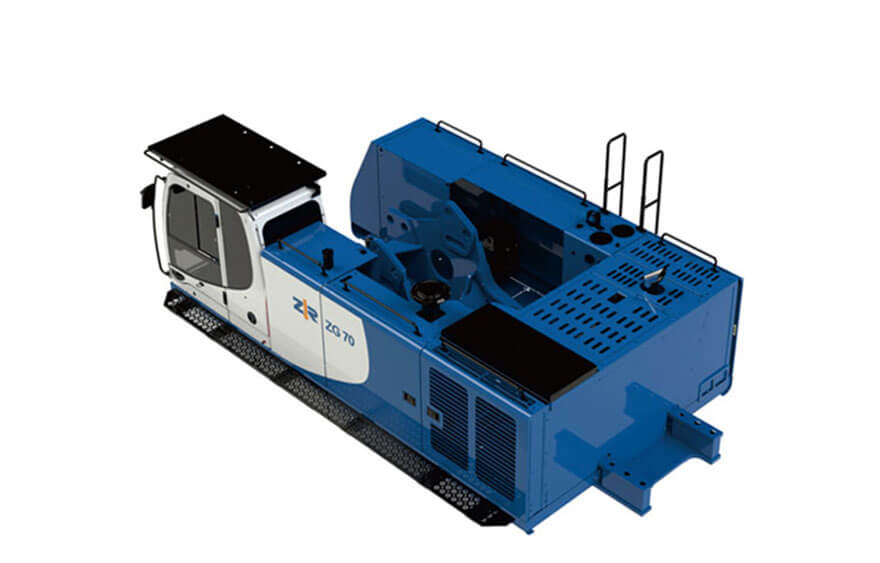

  ZH50上底盤

  與韓國現代（江蘇）共同開發的底盤，空間寬大、舒適，整體結構設計新穎，維修方便：

  底盤加寬，卷?yè)P機內置；

  駕駛室位置前移，更利于操作手看清工作面，增加頂部保護罩更安全；

  新結構大容量液壓油箱，散熱好，防污染，濾芯外置，更換方便；

  700升大容量燃油箱，可以持續工作14小時以上，濾芯外置，更換方便；

  主泵采用流量2*380L/Min的國際知名品牌產品；

  MCV主閥縱向布置，便于液壓膠管安裝和檢查；

  配重橫向布置，便于拆卸。



•

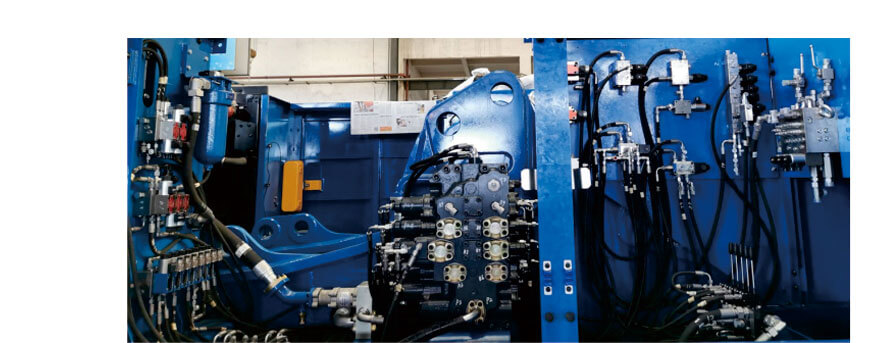

  液壓控制系統

  國際知名品牌的產品：
  力士樂(lè )、布赫、川崎、恒立、Sun、SKF、Parker……

•

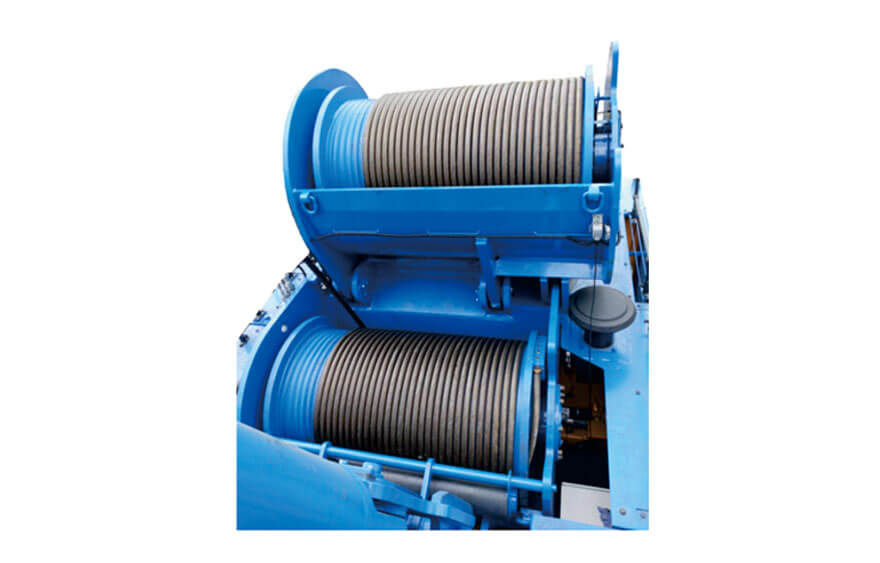

  單排繩、大直徑滾筒卷?yè)P機

  大直徑、長滾筒使得卷?yè)P機的容繩量大，鋼絲繩單層排列，大大提高了鋼絲繩的使用壽命，大幅度降低施工成本、降低勞動強度。

  德國Zollern減速機和剎車，最大提升力35t。

  力士樂(lè )變量馬達，三檔下放速度：50/55/60m/min，最快：76m/min.
•

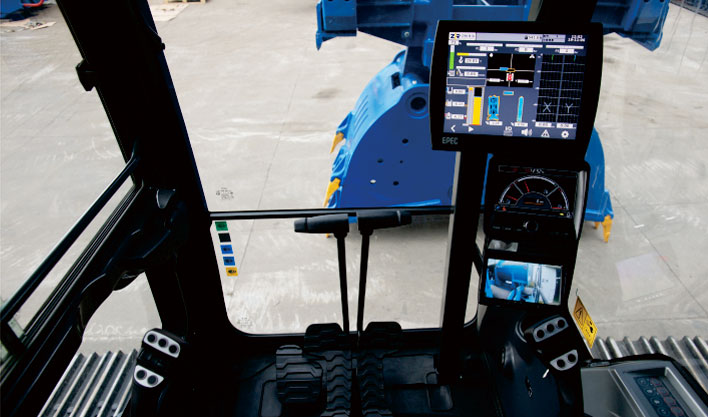

  駕駛室及操控手柄

  駕駛座椅可調，久坐舒適；

  監控系統時時顯示設備工作時的各種參數；

  內置空調，環境舒適；

  德國進口的多功能操作手柄，集成了設備的所有控制功能，操作方便、動作精準。
•

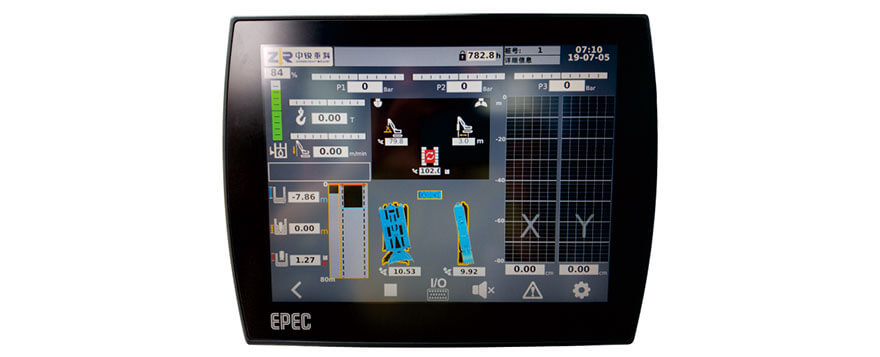

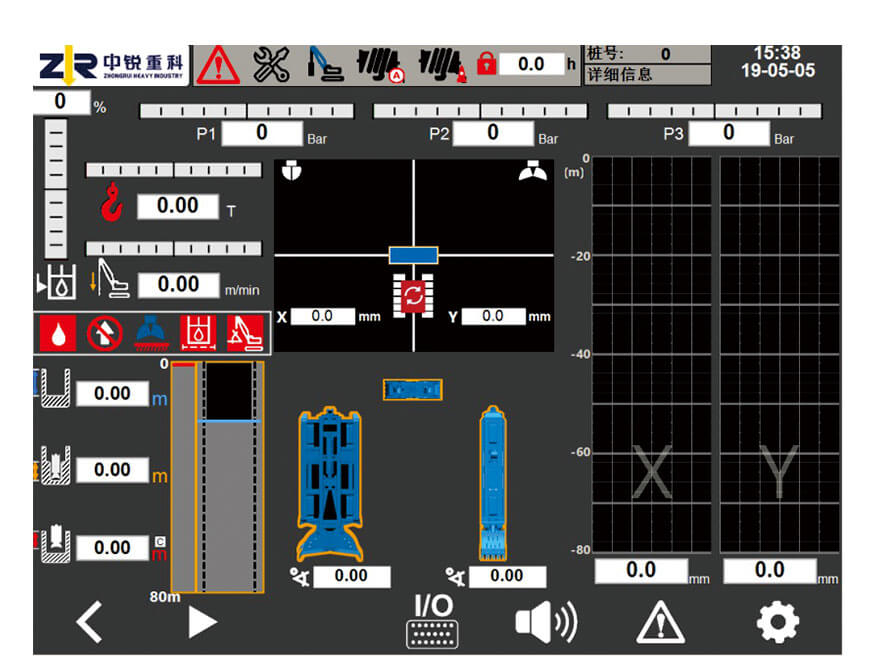

  觸摸屏操作系統

  12.1寸原裝進口EPEC顯示器，顯示區域分辨率1024×768,用于顯示設備工作信息。

  設備工作電壓9…36V,防護等級IP66，使用溫度范圍-30℃ ~ +70℃,亮度最高600 cd/m2,對比度700:1；

  顯示器為電容式觸摸屏，支持16位真彩顯示。
•

  操作控制系統

  先進的可編程PLC控制器、測斜裝置及糾編系統、保證成槽質量。

  大內存、高分辨的觸摸式顯示屏實時監控、記錄作業過程并時時存儲。

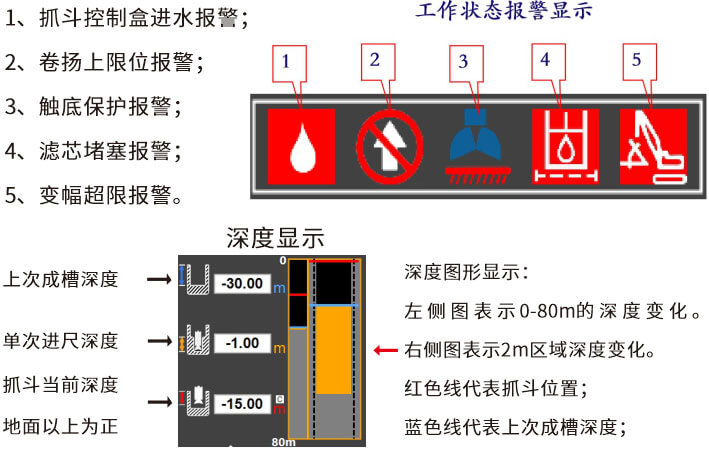

  設備工作中出現報警狀態時，對應的圖標會(huì )在對應位置出現，并閃爍。



•

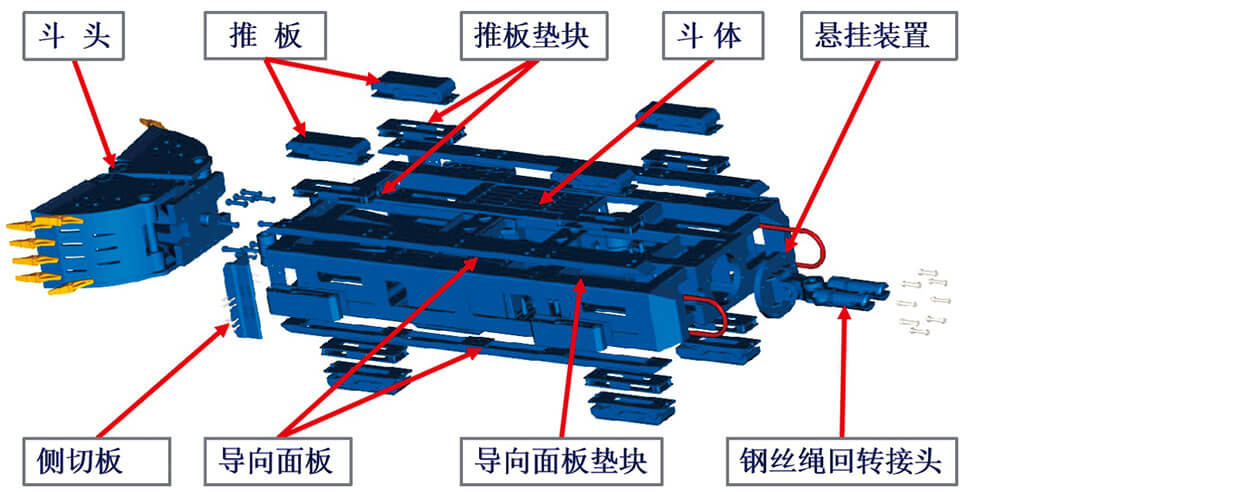

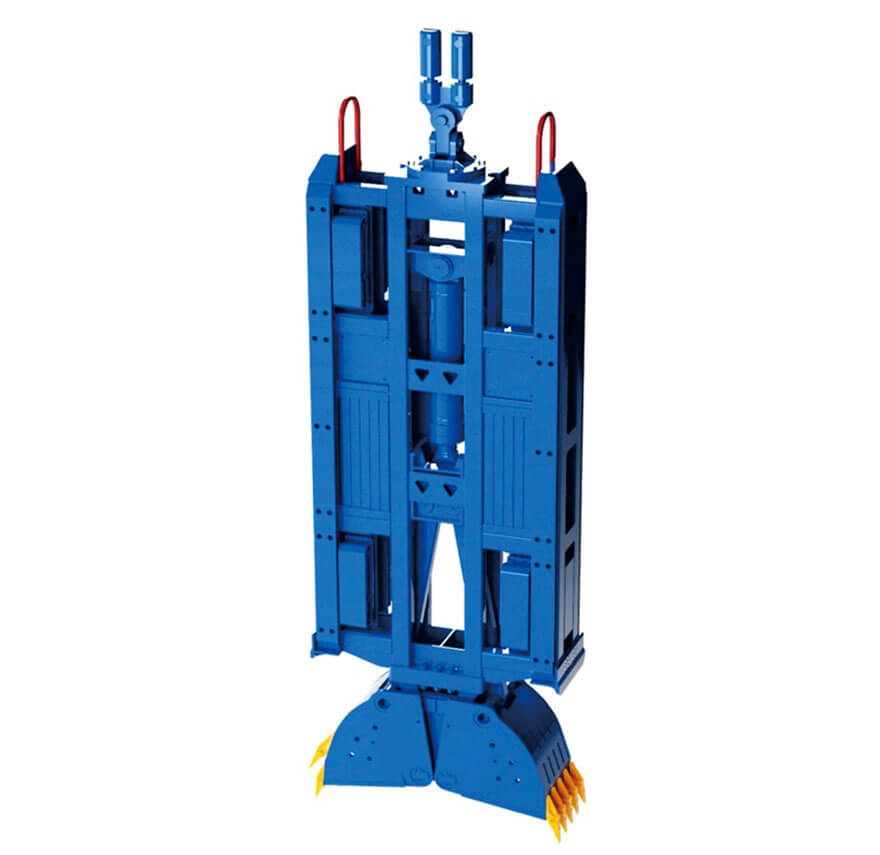

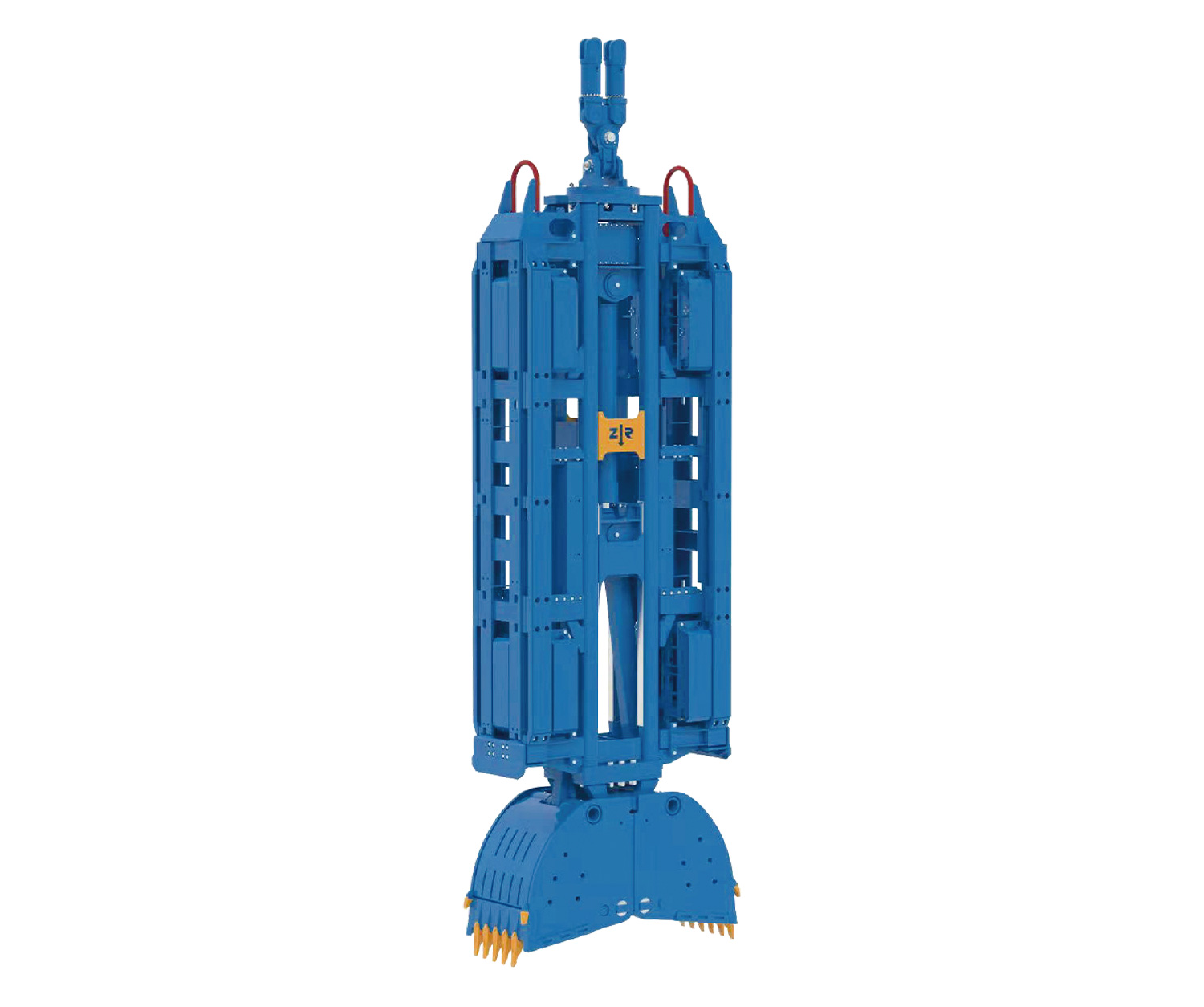

  工作裝置：斗頭、斗體

  根據施工經驗設計開發的多功能斗體，結構簡單，可方便調節斗體重量，用于不同地層施工，以取得最佳的經濟效果。

  成槽寬度：0.8~1.8m；抓斗油缸最大閉合力：200t；耐磨套加強、加厚設計，壽命長；

  斗體旋轉裝置選配，用于異型槽施工；可以配置沖擊抓斗用于硬地層施工；

  配重塊選配2~10塊；735kg/塊。
